Dieser Artikel bietet eine Anleitung zum Einfügen einer Belfast Spüle (oder einer Butler Spüle) in Ihre Planung.
Die Abmessungen der in diesem Beispiel verwendeten Belfast-Spüle von Standardprodukten sind:
- Höhe: 260 mm
- Tiefe: 800 mm
- Breite: 560 mm
Bereiten Sie die Basiseinheit vor
Je nach verwendetem Katalog ist möglicherweise bereits ein Schrankelement vorhanden, welches unter Ihrer Belfast-Spüle angebracht werden kann. In unserem Beispiel bereiten wir unseren eigenen aus dem Winner Demo-Katalog vor:
- Platzieren Sie in Ihrer Alternative Ihre Schränke und den Basisschrank, den Sie für Ihre Belfast-Spülenbasis verwenden möchten. In diesem Beispiel wird UTD80-5 verwendet.
- Doppelklicken Sie auf den Artikel UTD80-5, um das Fenster Objekteigenschaften zu öffnen.
- Klicken Sie auf Parameter .

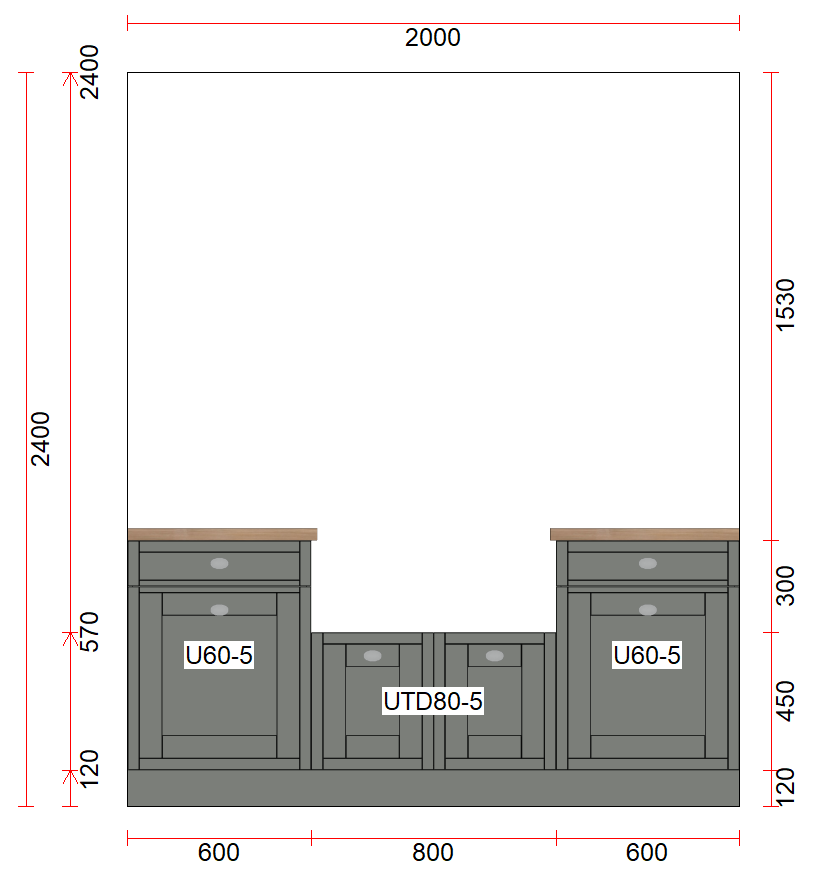

- Für den Parameter Höhe muss sowohl die Höhe des Waschbeckens als auch die Dicke der Arbeitsplatte berücksichtigt werden .
Wählen Sie Höhe .
Reduzieren Sie im Textfeld unten die Höhe des Geräts um 300 - Diese Zahl ist die Höhe der Belfast-Spüle plus die Dicke der Arbeitsplatte.
In diesem Fall können wir 750-300 eingeben und Winner berechnet dies auf 450. - Wählen Sie noch in den Parametern den Punkt Arbeitsplatte . Stellen Sie Diesen im Dropdown-Menü unten auf aus .
- Klicken Sie auf OK .

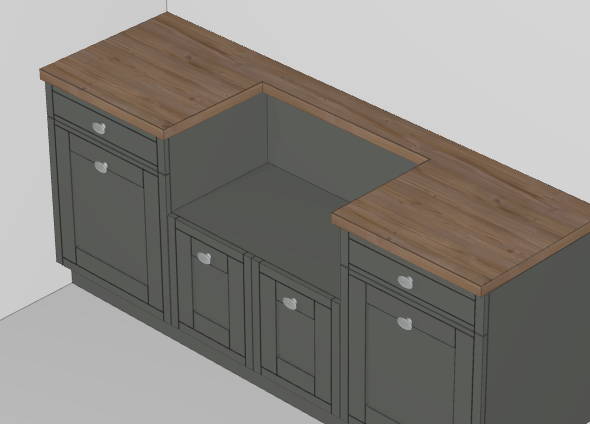

Im Ansichtsfenster sehen Sie nun den Bereich, der für die Belfast-Spüle vorbereitet ist.
Zeichnen Sie das Passstück für die Rückseite der Belfast-Spüle
Die Arbeitsplatte muss hinter der Belfast-Spüle verlaufen. Indem Sie einen ausreichend breiten Füller an der Rückseite der Schränke zeichnen und bündig an jeder Seite abschließen wird eine Arbeitsplatte automatisch darauf gelegt.
- Stellen Sie im Grundrissfenster sicher, dass die Einheit UTD80-5 sichtbar ist. Es empfiehlt sich, das Gerät zu vergrößern.
- Klicken Sie auf das Symbol Freizeichnen eines Passstückes in der Symbolleiste.
- Wählen Sie das Symbol Rechteck zeichnen in der Symbolleiste.
- Beginnen Sie mit der Zeichnung eines Passstückes über einen Links Klick in der hinteren linken Ecke des UTD80-5.
- Über linksklicken und halten bewegen Sie den Cursor in die hintere rechte Ecke von UTD80-5.

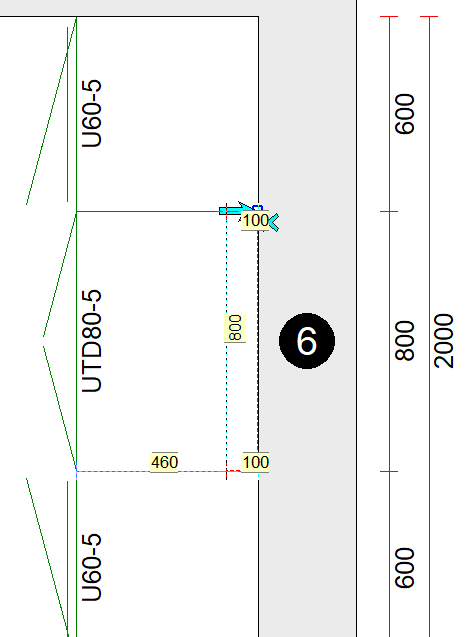

- Halten Sie die linke Maustaste gedrückt und ziehen Sie entlang der rechten Seite der Schrankeinheit auf die richtige erforderliche Breite. In diesem Fall stellen wir ihn auf 100 mm ein.
Wenn Sie die richtige Größe erreicht haben, lassen Sie die Maustaste los. - Wählen Sie im Fenster Platzierungshöhe Unter der Arbeitsplatte aus der Dropdown-Liste.
- Wenn Sie gefragt werden, ob Sie den Schnittpunkt entfernen möchten, klicken Sie auf Nein .
- Wählen Sie im Fenster Produkt auswählen eine Artikelnummer und drücken Sie OK , oder klicken Sie Überspringen .
- Geben Sie im Fenster Objekteigenschaften die Höhe des Passstückes , in diesem Beispiel 300, ein und klicken anschließend OK .
Stellen Sie die Belfast-Spüle auf
Belfast Spülen können mit der Abtropffläche hinten oder an der Seite aufgestellt werden. In diesem Beispiel wird die Spüle mit der Abtropffläche auf der rechten Seite platziert.

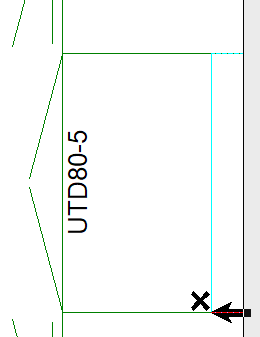

- Bewegen Sie im Grundrissfenster den Cursor auf die rechte Seite der Schrankeinheit neben dem Passstück und vergewissern Sie sich, dass der Cursor vom Passstück weg zeigt:
- Klicken Sie auf die Schrankeinheit , auf der das Waschbecken platziert wird, um diese zu markieren.
- Drücken Sie auf die Schaltfläche Objektbibliothek auf der rechten Seite des Bildschirms.
- Klicken Sie im Fenster Objekt wählen auf die Dropdown-Option Spülen und wählen Sie Einzel-Spülen .
In diesem Beispiel wird das Objekt W320 215 im Belfast-Stil genutzt.
- Wählen Sie die Spüle aus und klicken Sie OK .
- Sie werden aufgefordert, eine Artikelnr. für das Waschbecken auszuwählen. Klicken Sie in diesem Beispiel auf Überspringen .
- Wählen Sie im Fenster Platzierungshöhe festlegen Sonstige und Über dem markierten Objekt in der Dropdown-Liste Höhentyp. Klicken Sie OK .
- Geben Sie im Fenster Parameter wählen die Maße der Belfast-Spüle ein:
Breite: 560
Höhe: 260
Tiefe: 800
Klicken Sie auf OK . - Im Fenster Zeichnungsobjekt wählen werden Sie aufgefordert, eine Armatur auszuwählen. Da diese auf dem Passstück platziert wird, klicken Sie Überspringen .
Die Spüle wird nun auf die Schrankeinheit gestellt.

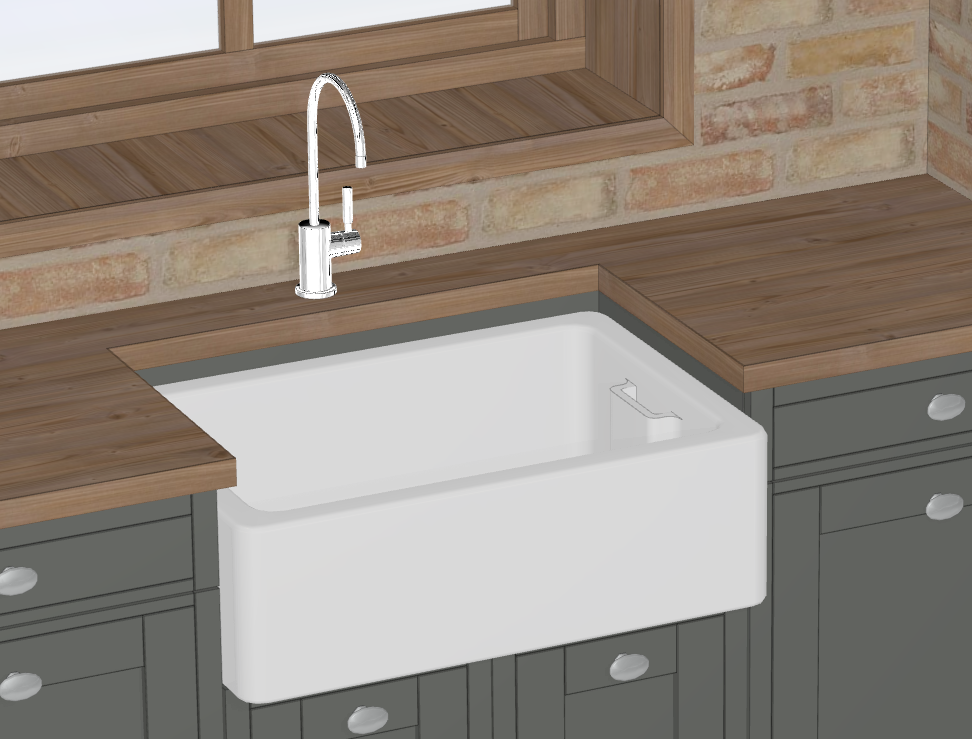

Platzieren Sie die Armatur
- Klicken Sie, um das Passstück hinter der Spüle hervorzuheben.
- Klicken Sie auf Objektbibliothek .
- Klicken Sie auf die Dropdown-Option Spüle und wählen Sie Mischbatterie .
- Wählen Sie Ihren Wasserhahn aus und klicken Sie auf die Taste Objekt zentrieren .
- Wählen Sie im Bildschirm „Artikelnr. wählen“ eine Artikelnr. aus oder klicken Sie auf Überspringen .
- Wählen Sie im Fenster Platzierungshöhe wählen Auf Arbeitsplatte (oben) .
- Passen Sie die Parameter nach Bedarf an und drücken Sie OK .
- Über Linksklick und halten können Sie die Armatur nach Bedarf an die gewünschte Position ziehen. Halten Sie die Taste Strg gedrückt, um beim Verschieben kleinere Schritte zu wählen. Lassen Sie die Maustaste los, wenn Sie die Armatur platziert haben.
