Arbeitsplatten trennen/schneiden, anpassen und verbinden – Winner Flex

Auch wenn Winner automatisch Arbeitsplatten auf Küchenzeilen generiert, kann es sein, dass diese nicht zum geplanten Design passen. Die folgenden Anleitungen zeigen Ihnen, wie Sie die Arbeitsplatte teilen oder zuschneiden, zwei Arbeitsplatten miteinander verbinden oder die Größe anpassen können (manuell oder mit der Funktion Parallel verschieben). Es ist auch möglich, manuell eine runde/ovale Arbeitsplatte zu zeichnen oder die Ecke einer Arbeitsplatte abzuschrägen.

Klicken Sie auf das Symbol Arbeitsplattenschema in der Symbolleiste.
Klicken Sie auf das Symbol Figur zeichnen/bearbeiten in der Symbolleiste.
Es werden nun weitere Symbole rechts des Symbols Figur zeichnen/bearbeiten in der Symbolleiste angezeigt. Klicken Sie auf das Symbol Schnitt einfügen.
Im Grundrissfenster der Arbeitsplatte wird Ihr Mauszeiger als Säge dargestellt. Klicken Sie auf die Kante der Arbeitsplatte, an der Sie den Schnitt beginnen möchten, lassen Sie die Maustaste los, klicken Sie erneut und ziehen Sie die Maus an die gegenüberliegende Arbeitsplattenkante, an der der Schnitt enden soll. Lassen Sie die Maustaste los, um den Schnitt auszuführen.

Der Schnitt kann in einem beliebigen Winkel erfolgen, muss aber eine gerade Linie von einer Kante zur anderen Kante sein.
Wählen Sie bei Bedarf im Fenster Schnitttyp den Schnitttyp aus und klicken Sie auf OK.

Klicken Sie im Arbeitsplattenschema auf die Kante, die Sie im Arbeitsplattengrundriss-Fenster anpassen möchten, so dass diese hervorgehoben wird.
In der Mitte der hervorgehobenen Linie befindet sich ein quadratischer Punkt. Bewegen Sie den Mauszeiger darüber, bis Sie einen Doppelpfeil sehen. Klicken Sie mit der Maus auf den Doppelpfeil, halten Sie die Maustaste gedrückt und ziehen Sie, um die Arbeitsfläche zu vergrößern oder zu verkleinern.
Hinweis: Wenn Sie beim Ziehen die STRG-Taste auf Ihrer Tastatur gedrückt halten, wird die Linie in kleineren Schritten verschoben.
Lassen Sie die Maustaste los, wenn Sie die gewünschte Größe erreicht haben.

Im Arbeitsplattenschema:
1. Klicken Sie auf das Symbol Figur zeichnen/bearbeiten in der Symbolleiste.
Klicken Sie im Arbeitsplattengrundriss auf die Kante, die Sie anpassen möchten.
Klicken Sie auf das Symbol Parallel verschieben in der Symbolleiste oder klicken Sie mit der rechten Maustaste und wählen Sie Parallel verschieben aus.
Geben Sie im Fenster Linie parallel verschieben den Messwert ein, um den die Kante verschoben werden soll.
Ein positiver Wert erhöht die Größe (nach außen bewegen für eine größere Arbeitsplatte), und ein negativer Wert verringert die Größe (nach innen bewegen für eine kleinere Arbeitsplatte).
Bestätigen Sie mit OK.

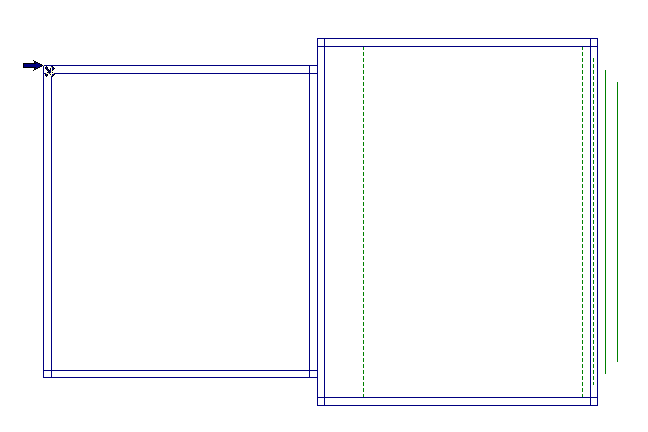

Passen Sie die Kante einer Arbeitsplatte so an, dass sie mit der Kante der zweiten Arbeitsplatte überlappt.

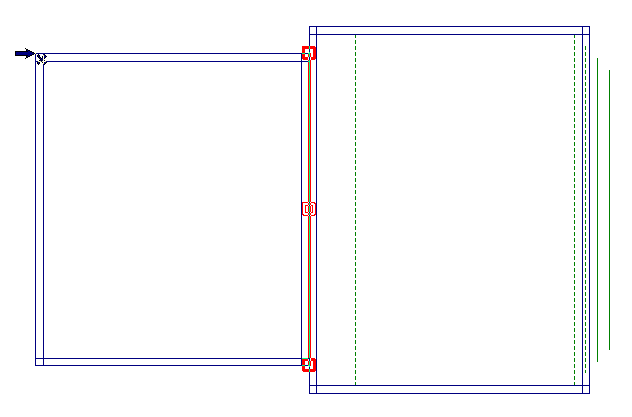

Klicken Sie auf die Verbindungslinie (jetzt rot markiert) und drücken Sie Entfernen auf Ihrer Tastatur.

Die hervorgehobene Linie verschwindet und die beiden Arbeitsplatten sind jetzt als ein Objekt verbunden.
