Zeichnen einer runden / kreisförmigen Arbeitsplatte
- Im Möblierungsmodus , klicken Sie in das Fenster Grundriss und wählen das Symbol Arbeitsplatte zeichnen/bearbeiten aus.
- Zeichnen Sie eine Linie mit der Länge des Kreisdurchmessers.

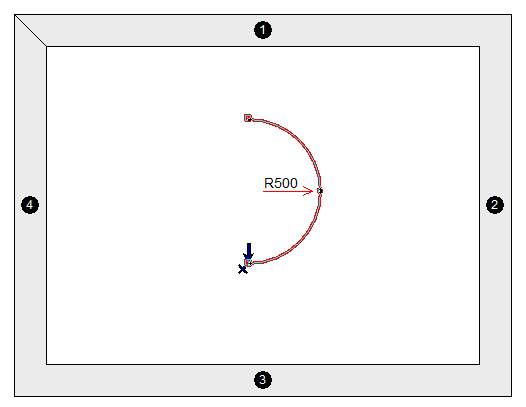

- Während die Linie hervorgehoben ist, drücken Sie A auf der Tastatur bzw. nutzen Sie einen Rechtsklick und wählen zwischen Geraden/Bogen wechseln.
- Zeichnen Sie die zweite Linie, um die Form dort zu schließen, wo die erste Linie begann, und legen Sie die Platzierungshöhe und die Objekteigenschaften fest.
Hinweis : Der Arbeitsplatte im Möblierungsmodus keine Artikelnummer zuweisen, also Überspringen wählen, wenn Sie aufgefordert werden, ein Produkt auszuwählen.

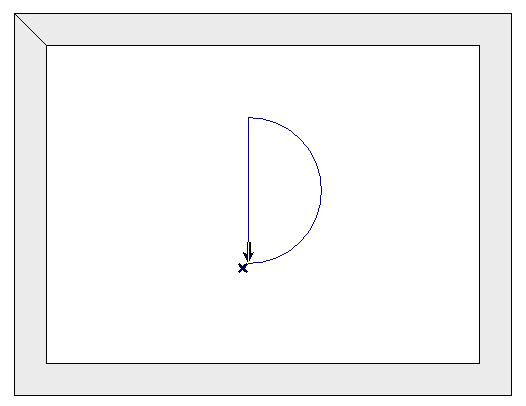

Sie haben jetzt eine halbkreisförmige Arbeitsplattenform. - Wählen Sie wieder das Symbol Arbeitsplatten zeichnen / bearbeiten aus.
- Wählen Sie den schwarzer Mauszeiger (Auswahlwerkzeug) aus.
- Klicken Sie auf die gerade Linie / Kante der Arbeitsplatte, um die Linie hervorzuheben.
- Drücken Sie A auf der Tastatur bzw Rechtsklick und wählen Sie zwischen Geraden/Bogen wechseln . Dadurch wird die Linie zu einem vollständigen Kreis gebogen.
- Wähle Sie das Symbol weißer Mauszeiger aus, um den freien Zeichenmodus zu verlassen.

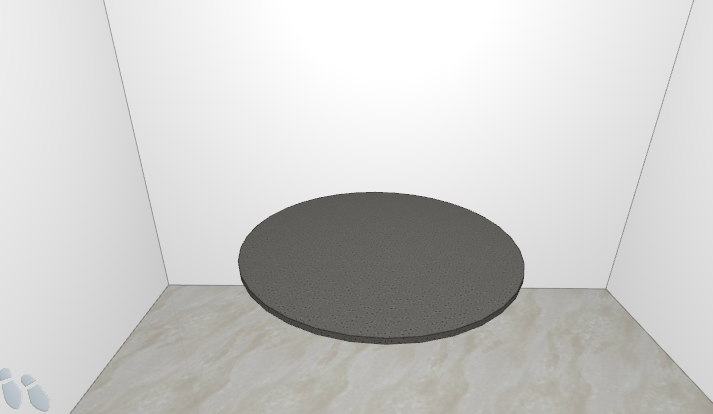

Die runde / kreisförmige Arbeitsplatte ist fertig.
Zeichnen einer ovalen Arbeitsplatte
- Im Möblierungsmodus , klicken Sie in das Fenster Grundriss und wählen das Symbol Arbeitsplatte zeichnen/bearbeiten aus.
- Wählen Sie den Bleistift zum Zeichnen eines Rechtecks rechts neben diesem Symbol aus.
- Zeichnen Sie ein Quadrat mit Seitenlängen im Durchmesser des Ovals. Dies kann auch eine rechteckige Form sein. Um das Rechteck zu zeichnen, klicken Sie mit der linken Maustaste und lassen Sie die Maustaste los, um den Startpunkt der Form festzulegen, klicken Sie dann erneut mit der linken Maustaste und ziehen Sie die Form auf die gewünschte Größe.
Hinweis: Um die Form in kleineren Schritten zu vergrößern/verkleinern, halten Sie die STRG-Taste auf Ihrer Tastatur gedrückt, während Sie die Form herausziehen. - Stellen Sie die Platzierungshöhe und die Objekteigenschaften ein.
Hinweis : Der Arbeitsplatte im Möblierungsmodus keine Artikelnummer zuweisen, also Überspringen wählen, wenn Sie aufgefordert werden, ein Produkt auszuwählen.

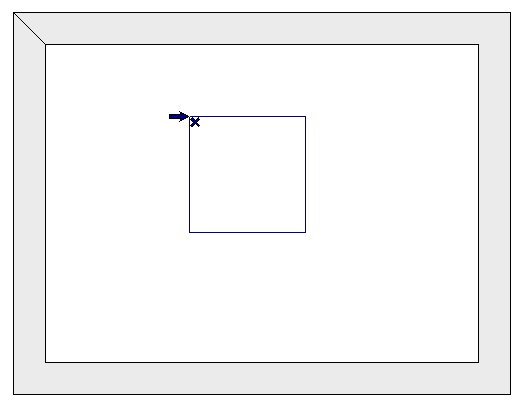

Sie haben jetzt eine quadratische Arbeitsplattenform. - Wählen Sie erneut das Symbol Arbeitsplattenzeichnen / ändern.
- Wählen Sie den schwarzen Mauszeiger (Auswahlwerkzeug).
- Wählen Sie die Linie / Kante auf einer Seite des Quadrats aus, um sie hervorzuheben.
- Drücken Sie A auf der Tastatur bzw Rechtsklick und wählen Sie zwischen Geraden/Bogen wechseln.
- Wählen Sie die Linie / Kante auf der anderen Seite des Quadrats aus, um sie hervorzuheben.
- Drücken Sie A auf der Tastatur bzw Rechtsklick und wählen Sie zwischen Geraden/Bogen wechseln.
- Wähle Sie das Symbol weißer Mauszeiger aus, um den freien Zeichenmodus zu verlassen.

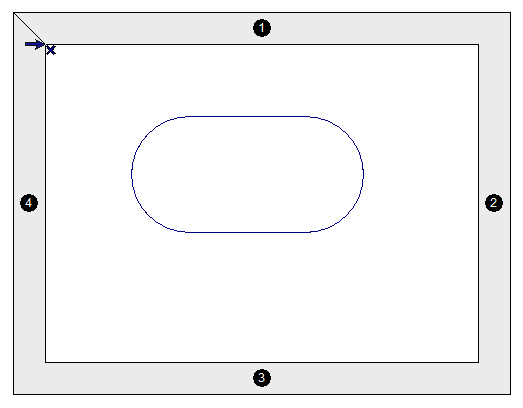

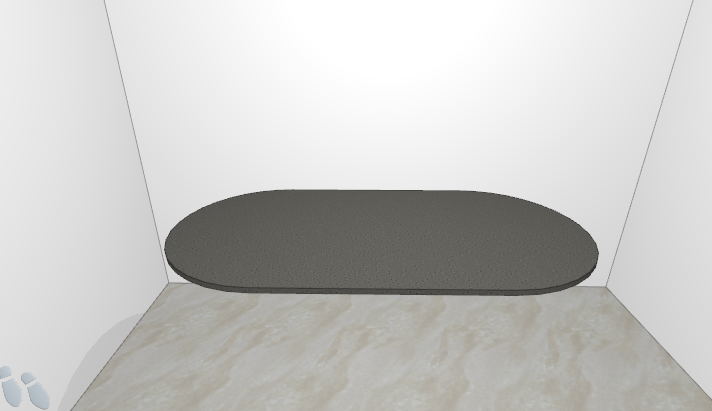

Die ovale Arbeitsplattenform ist nun fertig
Hinweis : Die gleichen Schritte können befolgt werden, um Füller oder Abdeckplatten zu zeichnen, indem Sie die Symbole Passstück frei zeichnen oder Abdeckplatten zeichnen / bearbeiten auswählen:
oder
