Ein Ausschnitt in einem Passstück kann erstellt werden, wenn Sie ein Passstück zeichnen und dieses ein vorhandenes Objekt schneidet, wie z. B. ein Bauelement aus der Objektbibliothek.
- Platzieren oder erstellen Sie zuerst ein Objekt, das als Schnittform für Ihr Passstück dient.
Stellen Sie sicher, dass dieses Objekt an der gleichen Position platziert wird, an der Sie das Passstück zeichnen möchten.

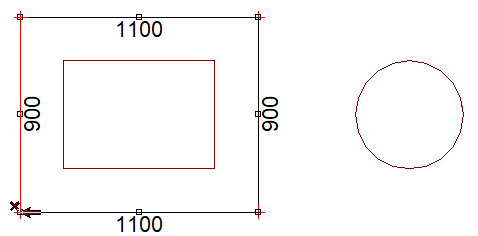

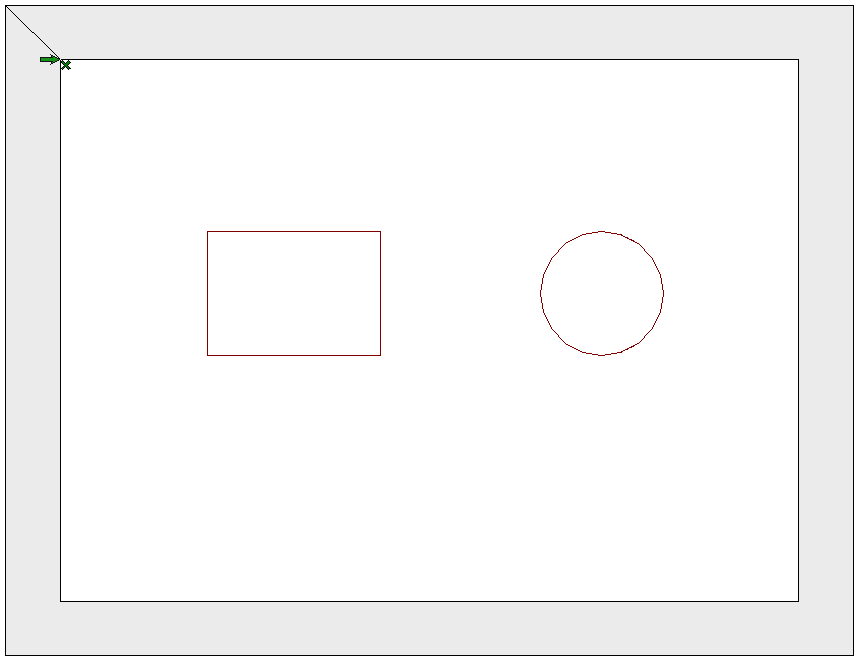

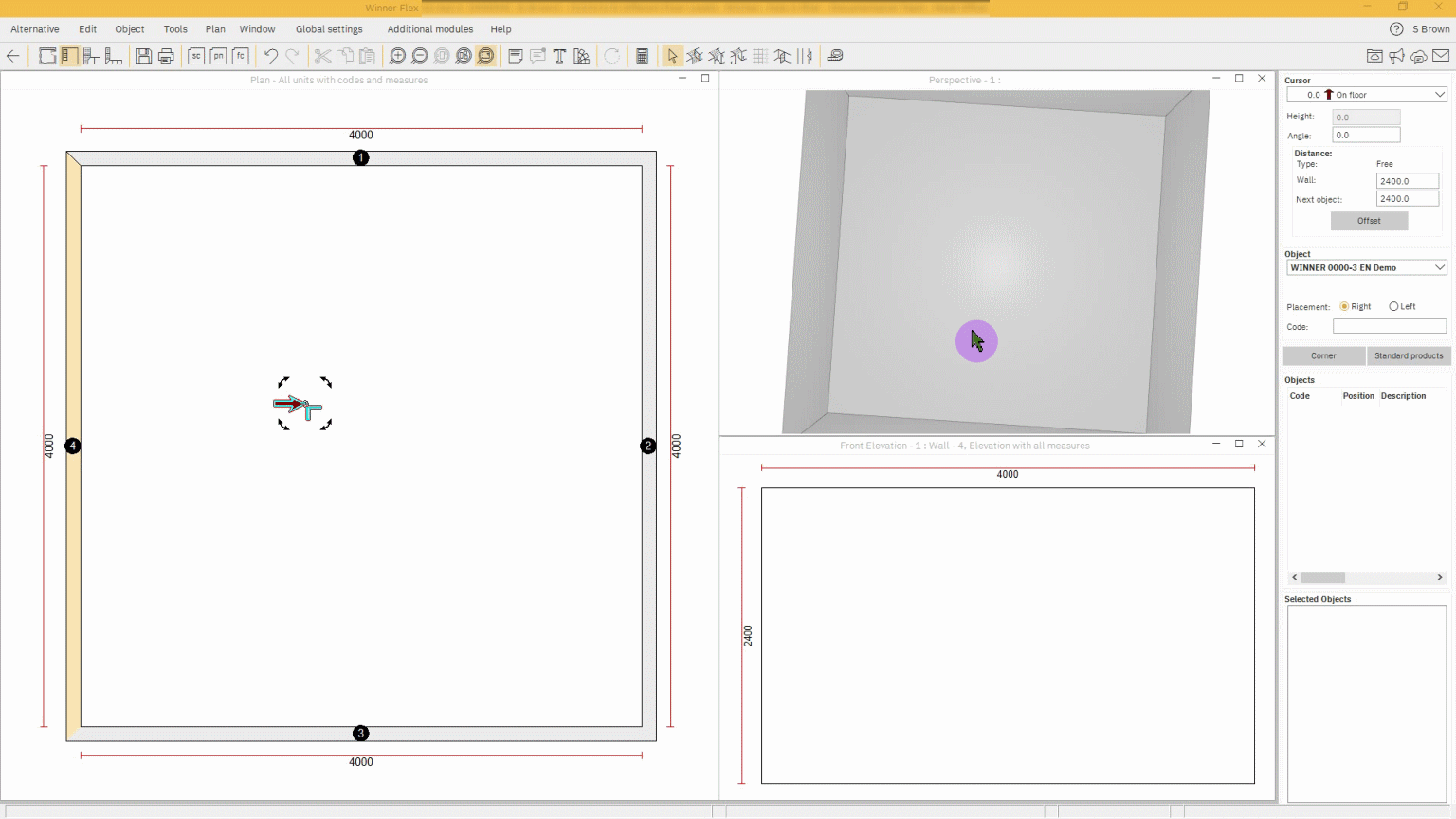

In diesem Beispiel verwenden wir ein Rechteck und einen Zylinder als Schnittformen: - Wählen Sie das Symbol Freizeichnen von Passstücken und zeichnen Sie das Passstück um das Objekt herum, das für den Ausschnitt verwendet wird. Das Passstück sollte platziert werden und mit der Schnittform überlappen, wo Sie Ihren Ausschnitt haben möchten. In diesem Beispiel erstellen wir ein rechteckiges Loch im linken Passstück und ein kreisförmiges Loch im rechten Passstück.
Wenn Sie mit dem Zeichnen des Passstücks fertig sind, erhalten Sie eine Meldung, dass das neue Objekt sich mit anderen Objekten überschneidet. Klicken Sie auf Ja um fortzufahren.
Hinweis: Stellen Sie sicher, dass das Objekt höher ist als die Höhe des Passstücks, da sonst die Form nicht ausgeschnitten wird.

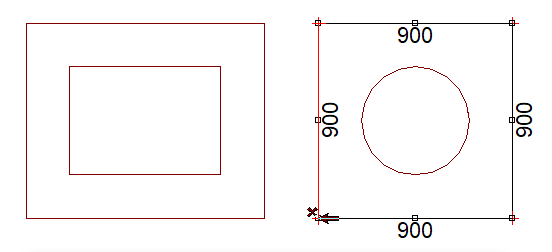

Im Folgenden finden Sie Beispiele für Passstücke, die um die ausgeschnittenen Objekte herum gezeichnet werden:

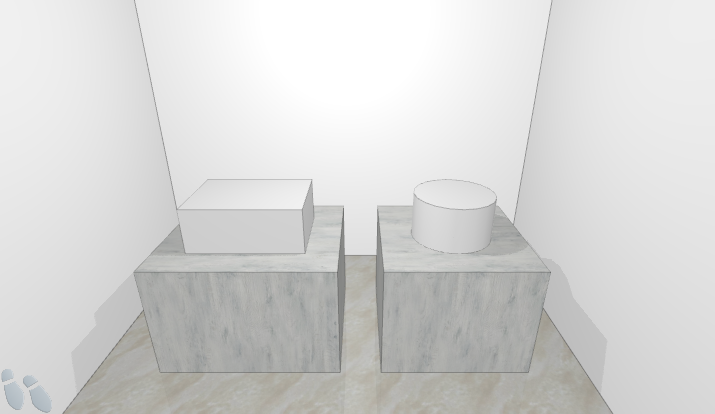

Beispiel für Passstücke, die die Objekte umgeben: -
Wählen Sie die überschneidenden Objekte aus, die Sie zum Schneiden des Passstücks verwendet haben, und löschen Sie sie.

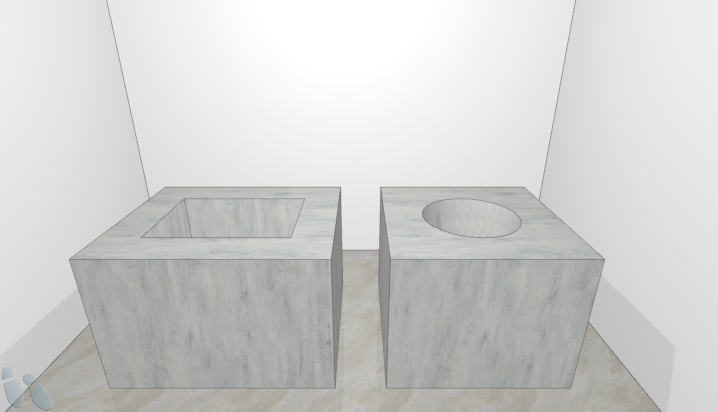

Die Ausschnitte in den Passstücken werden jetzt sichtbar:

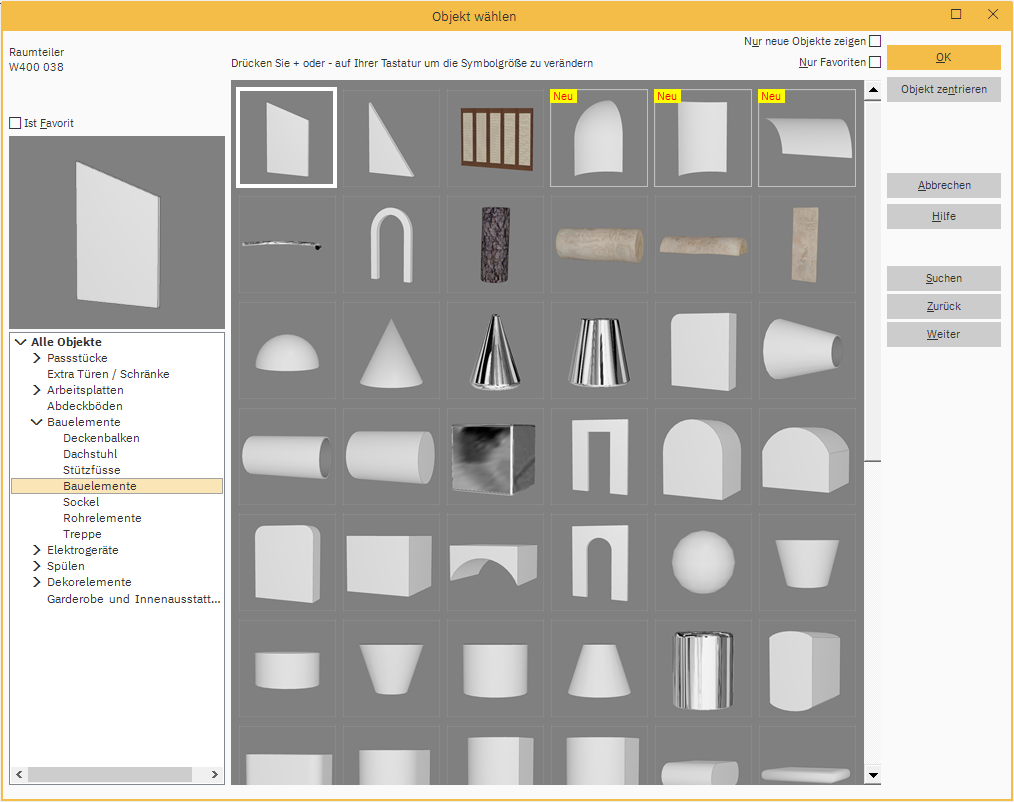

Tipp: Es gibt viele Objekte mit unterschiedlichen Formen in der Objektbibliothek – im Abschnitt Bauelemente. Jedes davon kann als Schnittvorlage verwendet werden.
