Gehäuse für Highboards, Schränke, Objekte und Geräte wie Gefriertruhen oder Kühlschränke können in Winner mit dem Werkzeug Freizeichnen von Passstücken erstellt werden. Es ist eine schöne Möglichkeit, eine Küche zu vervollständigen und ihr ein kohärentes Aussehen zu verleihen.
Im Möbilierungsmodus, im Grundriss Fenster,
-
Wählen Sie das Freizeichnen von Passstücken Symbol aus der Symbolleiste:
-

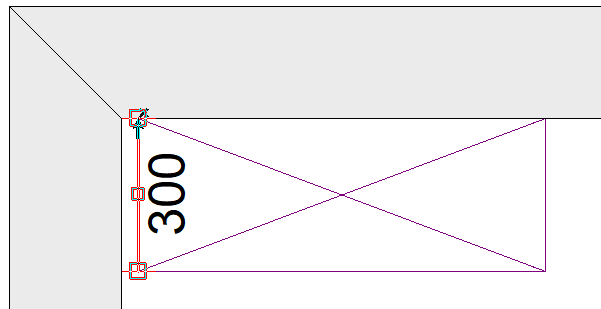

Ziehen Sie die erste Linie von der vorderen Ecke zur hinteren Ecke des Geräts:
-
Vervollständigen Sie das Passstück, indem Sie auf das Das Objekt parallel zur gezeichneten Linie komplettieren Symbol klicken:
-
In dem Parallel zur Bezugslinie komplettieren: Tiefe angeben Fenster, geben Sie die Tiefe des Passstücks ein (Dicke).
- Wählen Sie die Richtung entweder nach links/gegen den Uhrzeigersinn oder nach rechts/im Uhrzeigersinn (entsprechend der Richtung, in die der Cursor zeigt) und klicken Sie OK.
- Wählen Sie die Höhenposition und bei Bedarf eine Artikelnummer für das Passstück oder klicken Sie Überspringen.
- Stellen Sie die passende Höhe des Passstücks im Objekteigenschaften-Fenster ein und klicken Sie OK.
-
Aktualisieren Sie die Modell-/Preisinformationen bei Bedarf und klicken Sie OK.
-

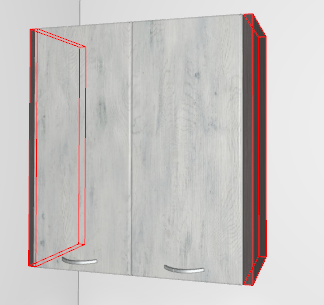

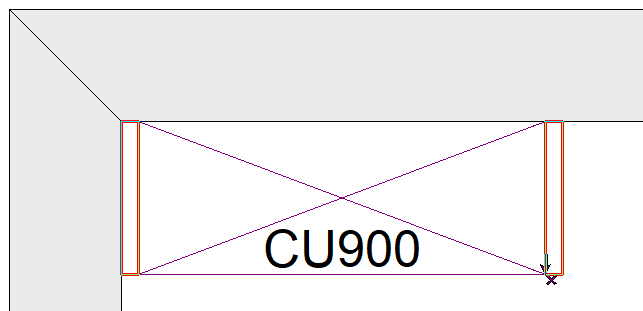

Kopieren Sie die Abdeckblende auf die andere Seite des Schranks:
-
Um ein Panel oben hinzuzufügen, wählen Sie das Freizeichnen von Passstücken Symbol aus:
- Zeichnen Sie mit dem Werkzeug Rechteck zeichnen das Passstück so, dass sie die obere Fläche einschließlich der seitlichen Passstücke bedeckt.
- Wählen Sie die Höhen position aus und bei Bedarf eine Artikelnummer für das Passstück aus oder klicken Sie Überspringen.
- Stellen Sie die entsprechende Höhe des Passstücks in den Objektparametern ein und klicken Sie OK.
-

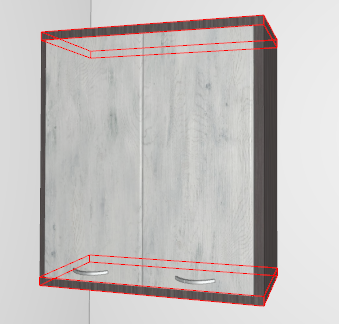

Kopieren Sie bei Bedarf das obere Passstück und fügen Sie es unter dem Objekt ein, um den Rahmen zu vervollständigen:
Hinweis: Lassen Sie neben und über den Geräten einen Raum / Spalt, um das Gehäuse später zu montieren.

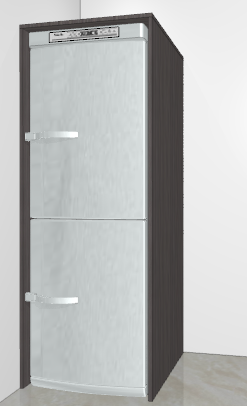

Beispiel für das gleiche Verfahren zur Erstellung eines Rahmens um ein direkt auf dem Boden liegendes Geräteobjekt:
