Sie können die Option "Freizeichnen von Passstücken" im Grundriss verwenden, um eine Rückwand zu erstellen oder um ein Passstück in eine Lücke zwischen einer Reihe von Schränken zu zeichnen. Das folgende Beispiel zeigt, wie eine Rückwand zu einem Design hinzugefügt wird.
-
Wählen Sie im Möbilierungsmodus im Grundriss das Symbol Freizeichnen von Passstücken
-

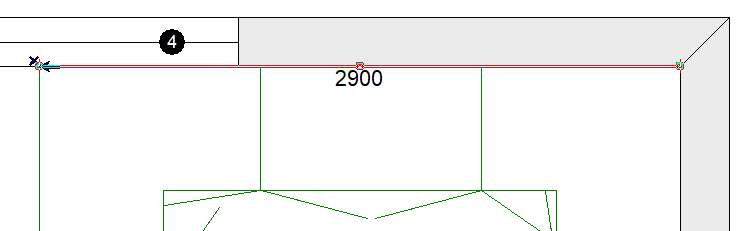

Zeichnen Sie eine Linie an der hinteren Kante, wo Sie die Rückwand hinzufügen möchten
-
Vervollständigen Sie das Passstück, indem Sie das SymbolDas Objekt parallel zur gezeichneten Linie komplettieren auswählen
-
Geben Sie im Fenster: Parallel zur Bezugslinie komplettieren die Tiefe des Passstücks, die Dicke der Rückwand ein. Wählen Sie die Richtung (abhängig von der Richtung, in der Sie die erste Linie gezeichnet haben, und relativ zum Cursor) und klicken Sie auf OK.
- Wählen Sie die Platzierungshöhe und bei Bedarf eine Artikelnummer für die Rückwand.
- Stellen Sie in den Objektparametern die passende Höhe der Rückwand ein und klicken Sie auf OK.
-
Aktualisieren Sie die Modell-/Preisinformationen nach Bedarf und klicken Sie auf OK.
-
Die Rückwand ist nun erstellt und kann im Grundriss beliebig verschoben werden.
