Eine Arbeitsplatte schneidet automatisch um ein Objekt herum, das auf einer Höhe platziert ist, die sich mit der Platzierung der Arbeitsplatte schneidet. Zum Beispiel erfolgt das Schneiden automatisch um ein Waschbecken herum.
Mit diesem Wissen können Sie Schnitte erstellen, indem Sie ein Objekt für den Ausschnitt platzieren und das Objekt entfernen, nachdem die Arbeitsplatte gezeichnet/erzeugt wurde .
Platzieren des Objekts
- Wählen Sie Möblierungsmodus in der Symbolleiste.
- Klicken Sie auf Objektbibliothek Schaltfläche auf der rechten Seite.
- Klicken Sie im Fenster Objekt wählen Fenster, auf das Dropdown Menü, Bauelemente.
- Wählen Sie Bauelemente.
- Wählen Sie einen Baustein und klicken Sie auf OK.
-
Wählen Sie im Fenster Platzierungshöhe festlegen die Option Sonstige und in der Dropdown Liste Höhentyp die Option Arbeitsplatte.
Dadurch wird das Objekt so platziert, dass es sich mit der Arbeitsfläche schneidet. Wiederholen Sie die vorangegangenen Schritte, wenn weitere Ausschnitte erforderlich sind.
Sie können die Parameter der Bausteine nach Bedarf anpassen, indem Sie das Objekt auswählen und darauf doppelklicken.
Erstellen oder Zeichnen der Arbeitsplatte
- Wählen Sie in der Symbolleiste den Modus Arbeitsplattenschema.
- Zeichnen Sie Ihre Arbeitsplatte um die Bausteine herum, indem Sie in der Symbolleiste auf
Figur zeichnen/bearbeiten klicken. - Klicken Sie auf den Stift Rechteck zeichnen in der Symbolleiste rechts neben Form bearbeiten zeichnen.

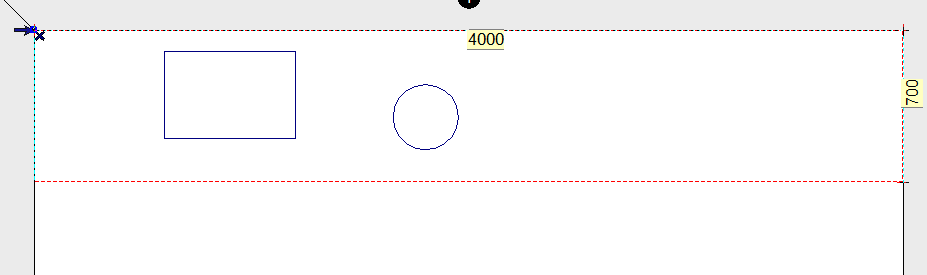

- Klicken Sie einmal in den Plan, wo die Anfangsecke der Arbeitsplatte liegen soll, und ziehen Sie dann das Rechteck auf die diagonal gegenüberliegende Ecke der gewünschten Arbeitsplattengröße.
Hinweis: Um den Stift beim Ziehen in kleineren Schritten zu bewegen, halten Sie die Taste Strg auf Ihrer Tastatur gedrückt.
- Klicken Sie auf OK im Fenster Platzierungshöhe festlegen.
- Klicken Sie auf OK im Fenster Objekteigenschaften.
- Klicken Sie auf Überspringen im Artikel wählen Fenster.
- Sie werden aufgefordert, die sich überschneidenden Objekte zu bestätigen, um die herum geschnitten werden soll. Klicken Sie auf Ja.

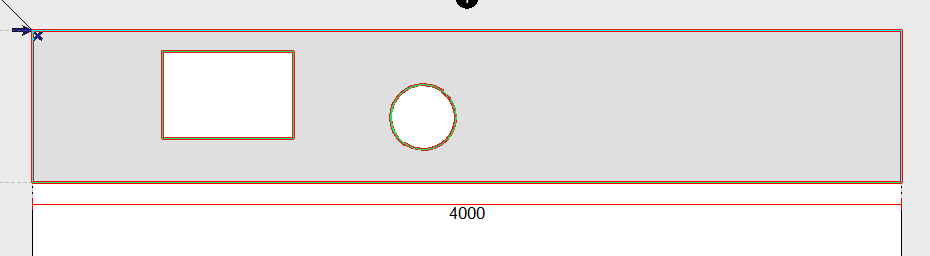

- Die Arbeitsplatte wird um die Objekte geschnitten. Gehen Sie zurück in den Möblierungsmodus und löschen Sie die Objekte wie gewünscht.
