Wenn Arbeitsplatten nicht vorhanden oder nicht sichtbar sind, liegt das meist an einem Zusammenstoß. Sie können Ihre Planung auf Kollisionen überprüfen, indem Sie sich Ihre platzierten Objekte im Grundrissfenster im Möbilierungsmodus ansehen:
- Klicken Sie auf den Möblierungsmodus
- Im Grundriss sollten Schränke und Passstücke saubere, durchgängige Linien aufweisen, wenn sie korrekt nebeneinander platziert sind. Wenn sie kollidiert sind, werden gepunktete Linien angezeigt, wo sich die Wege der Objekte gekreuzt haben.

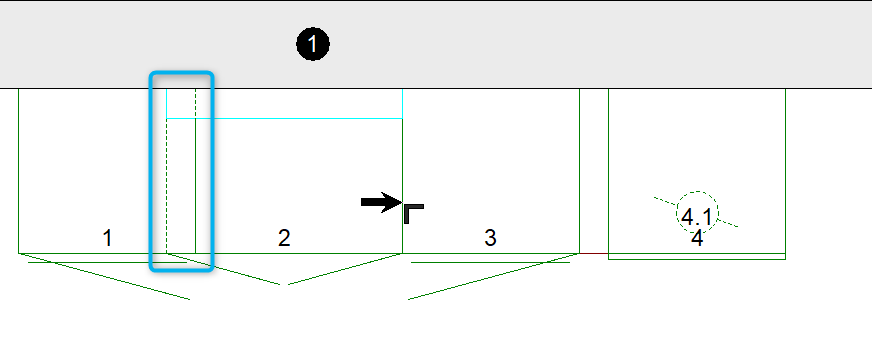

Kollision der Einheiten 1 und 2, dargestellt durch die gestrichelte Linie: -
Wenn dies der Fall ist, verschieben Sie Ihr Objekt oder Ihr Passstück, indem Sie auf das Objekt oder das Passstück klickenund dann die Ecke neben dem Objekt, mit dem er kollidiert ist, anklicken und halten.

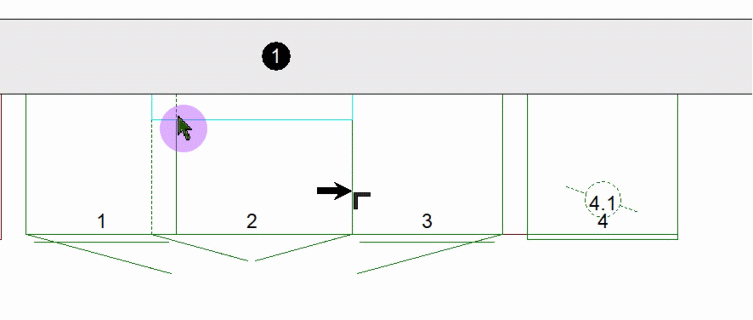

- Ziehen Sie diesen Eckfangpunkt, um ihn an das angrenzende Objekt oder Passstück einzurasten:
- Wiederholen Sie die Punkte 3. und 4. für alle Objekte mit einer gepunkteten Kollisionslinie.
-
Wenn die Arbeitsplatte weiterhin nicht angezeigt wird, wechseln Sie in das Arbeitsplattenschema.
- Klicken Sie auf Arbeitsplatte in der Menüleiste und wählen Sie Neu generieren. Dadurch werden alle Anpassungen Ihrer Arbeitsplatten verworfen.
